РСН-88 (с изм. 1990), часть 14

где К_нг ¢ - значение, взятое по графику рис. 4.

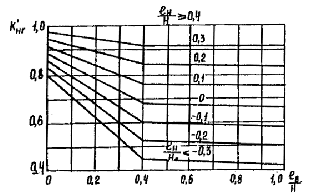

Рис. 4. График для определения коэффициента К_нг

При обнажении свай значение коэффициента К_с определяют по графику рис. 5 или по формуле

, (15)

где N - число рядов свай в сечении, перпендикулярном направлению потока;

S - расстояние между сваями, м;

d - диаметр или ширина свай, м.

Рис. 5. График для определения коэффициента К_с

При обнажении свай за ширину элемента опоры в формуле (15) принимают ширину одной сваи.

Значение коэффициента К_a при 2 < tq a < 8 определяют по формуле

К_a = 0,6 (tg a ) ^0,22 , (16)

где a - угол наклона свай вдоль течения.

При tg a > 8 принимают К_a = 1.

Приложение 5 (рекомендуемое)

PАСЧET ПОДПОРОВ НА МОСТОВЫХ ПЕРЕХОДАХ

При проектировании мостовых переходов определяют следующие величины характерных подпоров: начального D Z_o - в начале сжатия потока (при расчете дополнительных отверстий, построении свободной поверхности и т.д.); полного D Z - в створе с максимумом подпора; подмостового D Z _м - в створе самого моста (для расчета минимальных отметок бровок струенаправляющих дамб, отметок верха укреплений и т.д.); подпора у насыпи D Z _н - для расчета минимальных отметок бровки земляного полотна на подходах.

Для определения характерных подпоров принимаются расчетные условия на пике первого расчетного паводка с учетом русловых деформаций, происшедших на ветви его подъема. При этом все характерные подпоры имеют наибольшие возможные значения.

Начальный подпор определяют методом последовательных приближений:

; (1)

, (2)

где - относительный подпор;

J _Б - бытовой уклон свободной поверхности.

Параметр А₂ для равнинных рек )при J _Б £ 0,0001) определяют по известным b и Р_w ¢ :

при Р_w ¢ £ 1,2 ; (3)

при Р_w ¢ > 1,2 . (4)

При J _Б > 0,0001 значения А₂ , полученные по формулам (3) и (4), следует умножать на коэффициенты К_J и К_п , учитывающие соответственно влияние уклона и характер растекания потока за мостом:

; (5)

, (6)

где n - коэффициент, характеризующий растекание потока за мостом.

Значения n принимают от 0,6 до 2,0. Чем больше уклон, степень затопления пойм и меньше их шероховатость, тем больше значения n . Обычно для равнинных рек n = 0,7¸ 0,8, для горных - n = 1,2¸ 1,5.

Коэффициент размыва под мостом определяют на пике первого расчетного паводка:

. (7)

Среднюю глубину размыва в русле h _рм ¢ находят по формуле для верхнего предела на ветви подъема паводка. При отсутствии водомерного графика расчетного паводка время его подъема принимают t _под = 1/3 t _пав , а полноту паводка на ветви подъема для равнинных рек П_под = 0,5¸ 0,55.

Дальнейший расчет начального подпора производят методом последовательных приближений в следующем порядке:

при e ₁ = 1 и по формуле ( 1) вычисляют D Z₀₁ ;

при и находят D Z₀₃ ,

где h _Б - средняя бытовая глубина всего потока;

; (8)

при D Z₀₄ = и вычисляют D Z₀₅ .

Обычно после выполнения трех расчетов получают близкие значения D Z₀₅ и D Z₀₄ (10 %), поэтому D Z₀ = .

Полный подпор перед мостом принимают:

при J _Б £ 0,0001 D Z = D Z₀ ;

при J _Б > 0,0001

D Z = D Z₀ + 0,25b J _Б , (9)

где l _z - расстояние от моста до створа полного подпора;

. (10)

Максимальный подпор у насыпи

D Z_н = D Z + J _Б l _z . (11)

Подмостовой подпор рассчитывают методом последовательных приближений по формулам:

(12)

А₃ = ; (13)

, (14)

где V _Б и V _м - средняя скорость соответственно бытовая всего потока и под мостом с учетом размыва;

a _м и a _Б - коэффициенты Кориолиса соответственно в бытовых условиях и подмостовом сечении,

; (15)

; (16)

V_p и V _п - скорость соответственно на русловой и пойменной частях живого сечения;

и - площадь соответственно русловой и пойменных частей живого сечения.

Параметр А₅ для равнинных рек (при J _Б £ 0,0001) определяют по известным b и Р_w ¢ по формулам:

А₅ = Р_w ¢ ² b ^1,33 при Р_w ¢ £ 1,2 ; (17)

при Р_w ¢ > 1,2 . (18)

При J _Б > 0,0001 значение А₅ , полученное по формулам (17) и (18), следует умножать на коэффициенты К_му и К_мп , учитывающие соответственно влияние уклона и характер растекания потока за мостом.

; (19)

. (20)

Дальнейший расчет производят методом последовательных приближений аналогично расчету начального подпора, при этом

где h _м - средняя глубина под мостом до размыва,

. (21)

Кривую свободной поверхности с верховой стороны насыпи рассчитывают по формуле

, (22)

где D Z _нz - подпор у насыпи на расстоянии х от устоя моста при х < l _z .

При х > l _z D Z _нz = D Z _н .

Поверхность воды у низового откоса практически горизонтальна и имеет отметку, соответствующую уровню воды у низовых струенаправляющих дамб, которую определяют по формуле (12) подмостового подпора, но при А₃ - l _сж J _Б .

Приложение 7 (обязательное)

ПОДРАЗДЕЛЕНИЕ ГРУНТОВ ПО СТЕПЕНИ ИХ
ПУЧИНИСТОСТИ ПРИ ЗАМЕРЗАНИИ

Вид грунта	Грунт по степени пучинистости	Тип местности по характеру и степени увлажнения грунта	Среднее относительное морозное пучение К_п ^х) %, при глубине промерзания 1,5 м	Группа грунта по степени пучинистости
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 2 %	Непучинистый	2 и 3	До 1^хх)	1
Песок гравелистый, крупный и средней крупности с содержанием частиц менее 0,05 мм до 15 %, песок мелкий с содержанием частиц мельче 0,05 мм до 2 %	То же	1	До 1^хх)	1
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм от 2 до 15 %, песок мелкий с содержанием частиц мельче 0,05 мм до 2 %	Слабопучинистый	2 и 3	1-2^хх)	II
Песок мелкий с содержанием частиц мельче 0,05 мм от 2 до 15 %, супесь легкая крупная и легкая	То же	1	1-2^хх)	II
Песок мелкий с содержанием частиц менее 0,05 мм от 2 до 15 %, супесь легкая крупная	То же	2 и 3	2-4	III
Песок пылеватый, супесь пылеватая, суглинок легкий, тяжелый, тяжелый пылеватый, глины	То же	1	2-4	III

^х) , где D h и D Н - соответственно величина пучения промерзающего слоя грунта и его толщина;

^хх) Величина относительного пучения щебенистых, гравелистых, дресвяных песков при содержании частиц размером мельче 0,05 мм более 15 % ориентировочно может быть принята как для пылеватого песка, но должна быть проверена в лаборатории.
