Техническая эксплуатация резервуаров, часть 13

Карта 4.1.4

Дефект

Местная просадка основания А под днищем резервуара Б (вне зоны окрайков) глубиной более 200мм на площадке более 3м2 .

Метод исправления

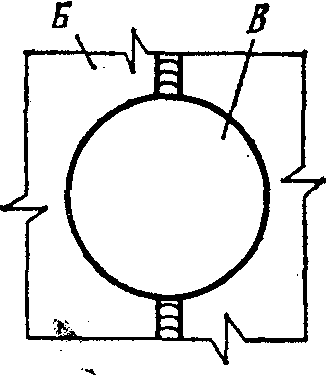

1. В днище резервуара Б на участке пустоты вырезают отверстие В диаметром 200-250 мм для подбивки грунтовой смеси Г.

В зависимости от площади просадки основания, а также удобства подбивки при необходимости вырезают дополнительные отверстия.

2. Пустоту засыпают грунтовой смесью Г (супесчаным грунтом, пропитанным битумом) и уплотняют глубинным вибратором, пневмотрамбовкой вручную.

3. Вырезанное в днище отверстие закрывают круглой накладкой Д диаметром более отверстия на 100мм и толщиной не менее толщины днища резервуара.

4. Накладку с днищем сваривают по всему контуру плотным швом.

Примечание. В случае пропитки основания в зоне дефектного места нефтепродуктом допускается выемка гидрофобного грунта в указанной зоне глубиной 200—250 мм с последующей засыпкой и уплотнением сухим песком в соответствии с требованиями п. 9 Руководства.

А Б







Б В Г Д

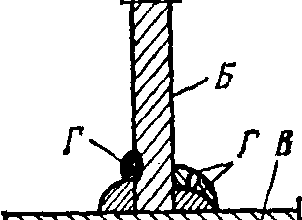

Карта 4.1.5

Дефект

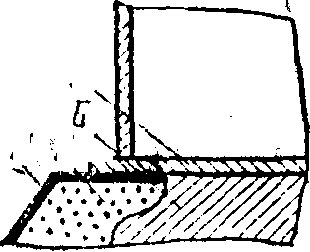

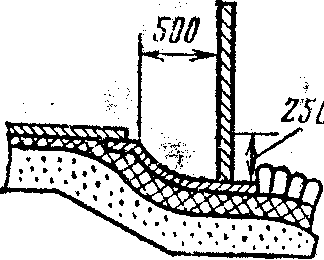

Днище резервуара А не просело, а основание Б частично осыпалось. Между днищем и основанием образовался зазор.

А

Б



Метод исправления

1. На разрушенном участке подбивают грунтовую смесь пневмотрамбовкой или вручную (супесчаный грунт, пропитанный битумом).

2. За пределами резервуара укладывают слой песчаного грунта В, а сверх него утрамбовывают изолирующий слой.

3. Откосы основания Г выполняют согласно проекту.

Примечание. При ведении ремонтных работ в зимних условиях смесь для изолирующего слоя перед укладкой необходимо подогревать до 50—60 °С.


А

В

Г


Карта 4.1.6

Дефект

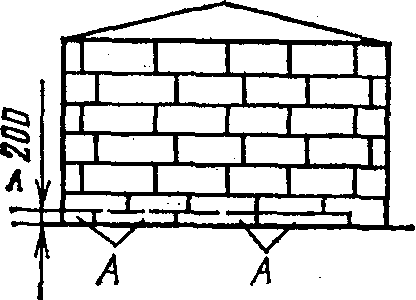

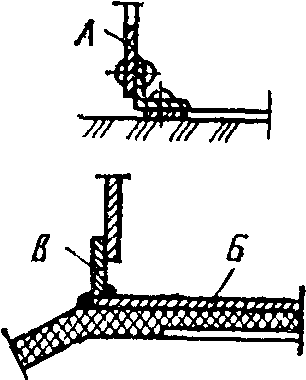

Значительная равномерная просадка стенки резервуара по всему периметру до 250 мм с резким перегибом окрайки днища на расстоянии до 500 мм от стенки; сварные соединения днища не нарушены.

Метод исправления

1. На отдельных участках стенки резервуара на расстоянии 0,4 м от днища приваривают через 2,5— 3 м по периметру ребра жесткости (см. карту 4.1.1).

2. Под ребра жесткости устанавливают домкраты. Участок стенки поднимают выше просадки на 50 мм.

3. Распускают сварные соединения приварки окраек к центральной части днища и стенки резервуара. Окрайки разрезают на отдельные участки и удаляют из резервуара.

4. Укладывают слой гидрофобного грунта до проектной отметки основания и уплотняют трамбовкой.

5. Подводят под стенку окрайки днища с технологической подкладкой. Окрайки между собой сваривают встык, поджимают к стенке и приваривают двусторонним тавровым швом.

6. Сваривают внахлест окрайки с центральной частью днища.

7. Стенку опускают на основание, снимают домкраты и удаляют ребра жесткости.

8. Все сварные соединения проверяют на герметичность и проводят гидравлические испытания резервуара наливом воды до расчетного уровня.


250


4.2. Карты ремонта днищ стальных вертикальных

цилиндрических резервуаров

Карта 4.2.1

Дефект

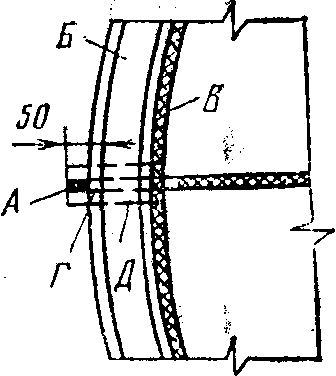

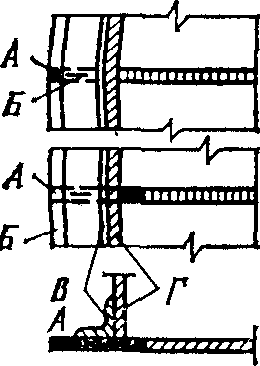

Продольная трещина А в сварном стыковом соединении окрайки днища, не доходящая до уторного уголка Б; в резервуарах без уторного уголка - до корпуса В. Остальное выполнено качественно.

Метод исправления

1. Расчищают дефектное место, выявляют границу трещины и конец ее Г засверливают сверлом диаметром 6—8 мм.

2. Разделывают кромки трещины с зазором между ними 2 ± 1 мм.

3. Сварку дефектного места осуществляют на технологической подкладке Д в два слоя или более от засверловки до наружного края окрайки с обязательным выводом шва на технологическую подкладку.

4. Видимый конец технологической подкладки обрезают.

Карта 4.2.2

Дефект

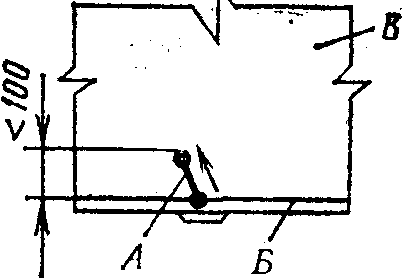

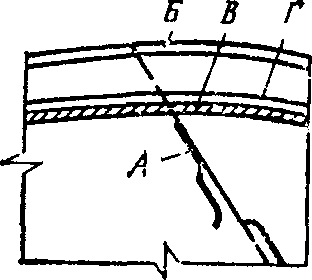

Радиальная трещина А длиной не более 100 мм в окрайке днища Б, не доходящая до уторного уголка В или стенки Г снаружи или внутри резервуара.

Метод исправления

1. Расчищают дефектное место трещины и концы ее Д засверливают сверлом диаметром 6—8 мм.

2. Разделывают кромки трещины с зазором между ними 2 ± 1мм.

3. Сварку дефектных мест осуществляют на технологической подкладке Е в два слоя или более. Направление сварки указано стрелками, при сварке трещины на наружной части окрайки днища последовательность сварки принимается по карте 4.2.1.

4. Видимый конец технологической подкладки обрезают.


Карта 4.2.3

Дефект

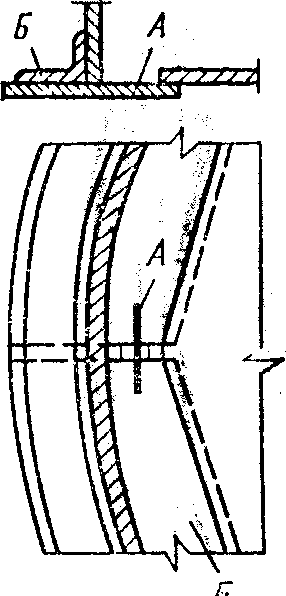

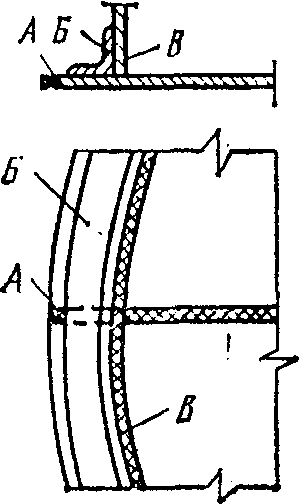

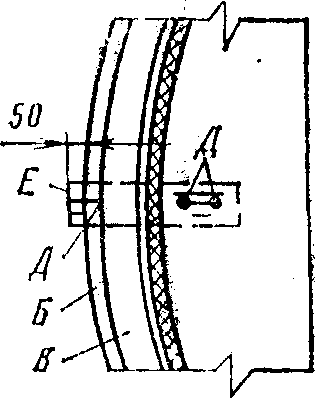

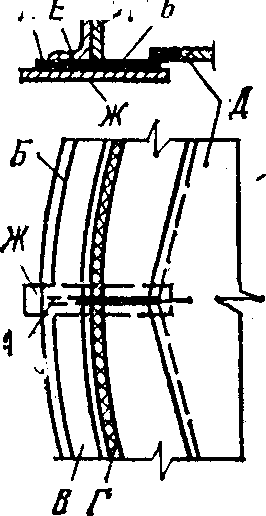

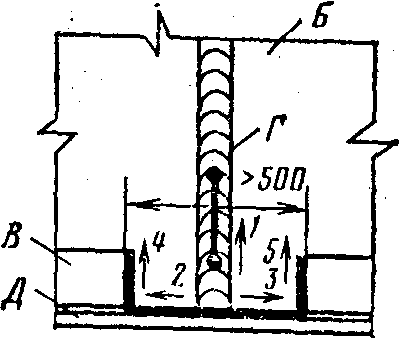

Продольная трещина А в сварном стыковом соединении сегментной окрайки днища Б, не имеющей остающейся технологической подкладки. Трещина дошла до упорного уголка В или прошла под горизонтальной полкой, или вышла на горизонтальную полку уторного уголка и прошла под стенку Г резервуара, но не вышла на основной металл днища.

Метод исправления

1. Расчищают дефектное место, вырезают уторный уголок длиной 500 мм (по 250 мм симметрично в обе стороны от трещины).

2. Выявляют границу трещины и конец ее Д засверливают сверлом диаметром 6—8 мм.

3. Разделывают кромки трещины с зазором между ними 2 ± 1 мм.

4. Сварку дефектного места окрайки осуществляют на технологической подкладке Е в два слоя или более. Сварку ведут одновременно два сварщика из-под стенки в противоположные стороны.

5. Приваривают стенку к сегментным окрайкам днища в месте вырезки уторного уголка.

6. Приваривают торцы уторного уголка к стенке и сегментным окрайкам днища герметичным швом. Направление и очередность сварки оказаны стрелками и цифрами.

7. Видимый конец технологической подкладки обрезают.

Карта 4.2.4

Дефект

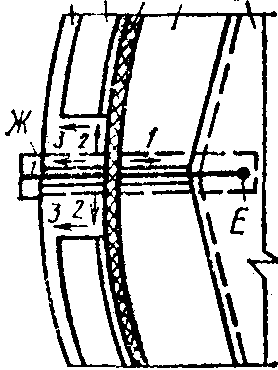

Продольная трещина А в сварном стыковом соединении сегментной окрайки днища Б, не имеющем технологической подкладки. Трещина прошла под уторный уголок В и стенкой резервуара Г вовнутрь и распространилась на основной металл днища Д.

Метод исправления

1. Расчищают дефектное место, вырезают уторный уголок длиной 500 мм симметрично в обе стороны от трещины.

2. Выявляют границы трещины и конец ее Е засверливают сверлом диаметром 6—8 мм.

3. Разделывают кромки трещины с зазором между ними 2 ± 1 мм.

4. Сварку дефектного места осуществляют на технологической подкладке Ж в два слоя и более. Сварку ведут одновременно два сварщика из-под стенки в противоположные стороны.

5. Приваривают стенку к сегментной окрайке днища в месте вырезки уторного уголка.

6. Приваривают торцы уторного уголка к стенке и сегментным окраинам днища. Направление и очередность сварки указаны стрелками и цифрами.

7. Видимый конец технологической подкладки обрезают.




А В Г Б Д

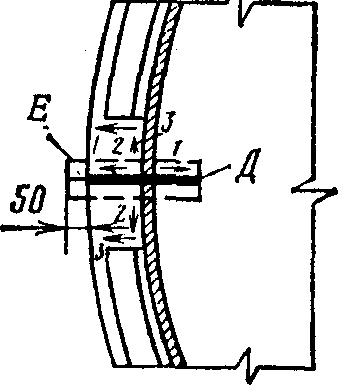

Карта 4.2.5

Дефект

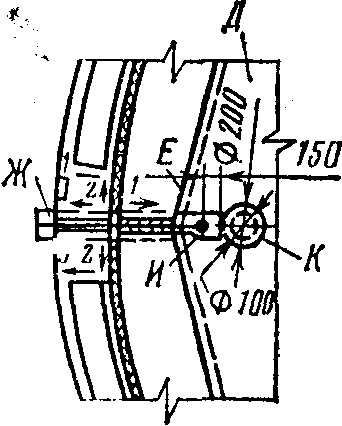

То же, что и на карте 4.2.4, при сварке сегментных окрайков днища на остающихся технологических подкладках.

А Е Г Б



Метод исправления

1. То же, что и в карте 4.2.4, со следующими дополнительными операциями:

а) после разделки кромок трещины (п. 3) на расстоянии 150 мм от засверленного отверстия вырезают в листе днища круглое отверстие диаметром 100 мм;

б) через вырезанное отверстие подводят дополнительную технологическую планку И;

в) сварку выполняют по пп.4, 5, 6 карты 4.2.4;

г) на круглое отверстие в днище подгоняют внахлест круглую кладку К толщиной, равной толщине листа, и диаметром 200 мм и приваривают по всему контуру швом с катетом 4—5 мм.

Направление и очередность сварки указаны стрелками и цифрами.

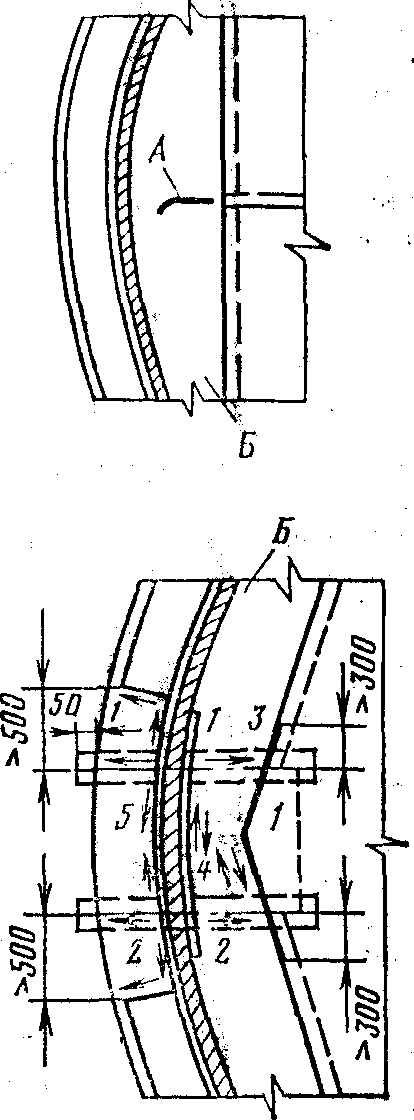

Карта 4.2.6

Дефект I

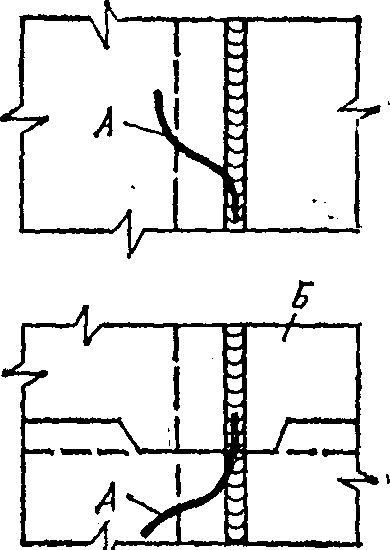

Поперечная трещина А в сварном стыковом соединении окраек днища Б, распространившаяся на основной металл окраек.


Б


Дефект II

Трещина А по основному металлу окрайки днища Б внутри или снаружи резервуара.

Метод исправления

1. Расчищают дефектное место, устанавливают границы вырезаемого участка: ширина не менее длины трещины плюс 500 мм, а длина — по ширине окраек.

2. Вырезают уторный уголок на длине не менее 1500 мм симметрично в обе стороны от границы вырезаемого участка.

3. Выплавляют нахлесточное соединение приварки днища к окрайкам 3 и угловой шов приварки стенки к окрайкам 4.

4. Приподнимают участок днища в месте нахлесточного шва 3.

5. Вырезают дефектный участок окраек днища.

6. Взамен вырезанного участка подгоняют встык вставку с зазорами 3 ± 1 мм.

7. Сварку вставки осуществляют в два слоя или более на технологических подкладках. Очередность и направление сварки указаны стрелками и цифрами.

Сварные соединения 2, 3, 5 выполняют по аналогии с требованиями карты 4.2.3, пп. 4, 5, 6.

8. Видимые концы технологических подкладок обрезают.






Карта 4.2.7

Дефект

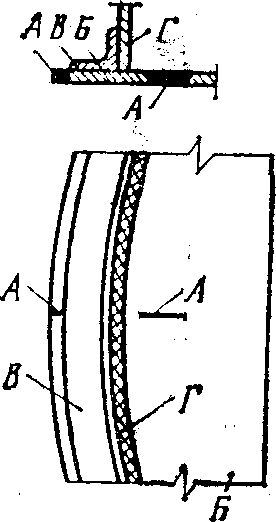

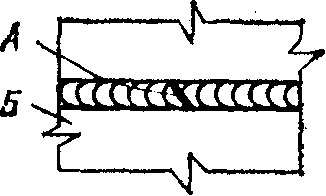

Продольная трещина в сварном стыковом соединении или нахлесточном соединении полотнища днища с выходом А или без выхода Б на основной металл. Аналогичные трещины в местах пересечения соединений.

Метод исправления

1. Расчищают дефектное место, выявляют границы трещины и концы ее засверливают сверлом диаметром 6-8мм.

2. Разделывают кромки трещины с последующей их сваркой.

3.Подгоняют к полотнищу днища в нахлестку накладку В толщиной не менее толщины днища резервуара и размером, превышающим длину трещины не менее чем на 250 мм. Края накладки должны иметь закругления радиусом не менее 50 мм.

4. Сварку накладки с днищем осуществляют по всему контуру швом с катетом не более 4-5мм.


Карта 4.2.8

Дефект

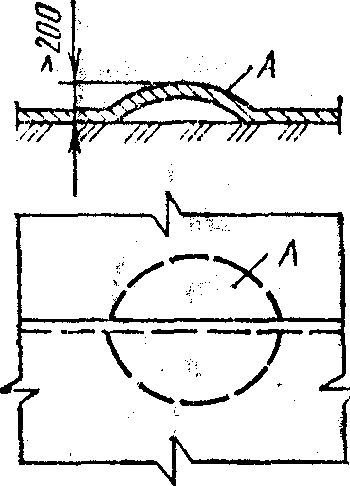

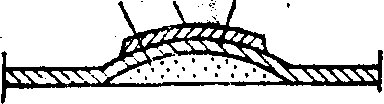

Выпучина или хлопун А высотой более 200 мм на площади более 3 м2 с плавным переходом на днище резервуара.




Метод исправления

1. В вершине хлопуна А вырезают отверстие Б диаметром 200— 500 мм в зависимости от площади хлопуна и удобства подбивки грунтовой смеси Г. В необходимых случаях вырезают дополнительное отверстие.

2. Пазуху засыпают грунтовой смесью Г (супесчаный грунт, пропитанный битумом), уплотняют глубинным вибратором, пневмотрамбовкой или трамбовкой вручную.

3. Подгоняют круглую накладку В диаметром более отверстия на 100 мм и толщиной не менее толщины днища резервуара.

4. Сварку накладки с днищем выполняют по всему контуру швом с катетом не более 4—5 мм.


Г В Б


Карта 4.2.9

Дефект

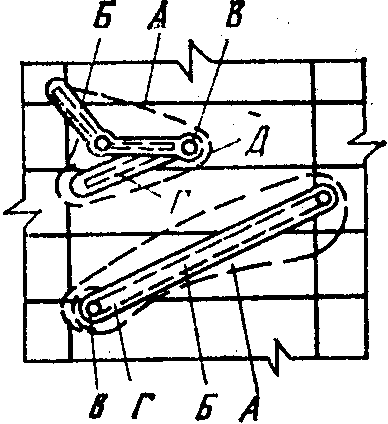

Выпучина или хлопун А высотой более 200 мм, площадью более 3 м2 сложной конфигурации или вытянутой формы в одном направлении с плавным переходом на днище резервуара.

А А




Метод исправления

1. Выявляют границы дефектного участка А и намечают линию разреза Б.

2. По концам линии разреза вырезают круглые отверстия В диаметром не более 100 мм.

3. Разрезают (вырезают) полотнище днища по намеченной линии.

4. Концы полотнища днища в месте разреза поджимают к основанию. Максимальная высота хлопуна или выпучины должна быть не более 100мм после поджатия.

5. Подгоняют по месту разреза полосовую накладку Г с нахлестом не менее 30—40 мм от краев разреза (выреза).

6. В случае нескольких разрезов, выходящих из одного отверстия, под него подводят подкладку Д толщиной не менее 5 мм.

7. Сварку накладки и подкладки осуществляют по всему контуру швом с катетом не более 4—5 мм.



Карта 4.2.10

Дефект

Выпучина — складка на днище с резкими перегибами и изломами.

Метод исправления

1. Выявляют границы дефектного участка, подлежащего удалению, в зависимости от конкретных размеров дефекта.

2. Распускают сварные швы в районе выпучины и удаляют деформированные листы.

3. В случае необходимости исправляют гидроизолирующий слой.

4. Удаленные листы заменяют новыми и подгоняют с листами полотнища днища внахлестку по коротким и длинным кромкам.

5. Сварку выполняют герметичными швами с катетом не более 5 мм. Направление и последовательность сварки показаны стрелками и цифрами.

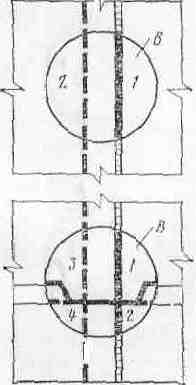

Карта 4.2.11

Дефект

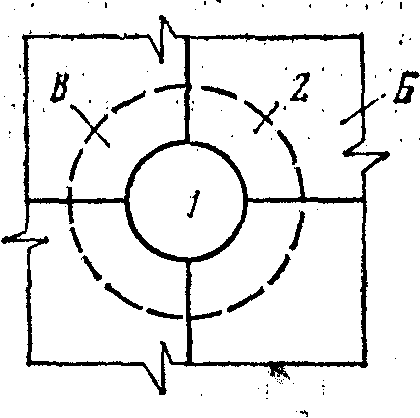

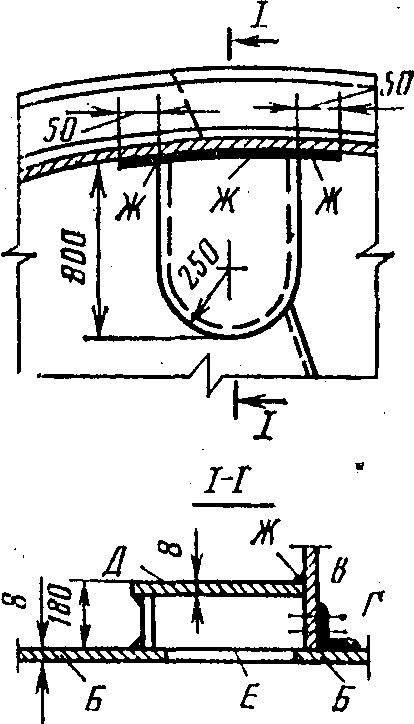

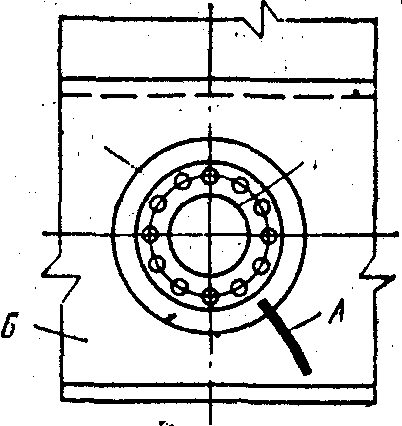

Центральная опорная стойка поднялась и вырвала часть днища. Основание пропитано нефтепродуктом

Метод исправления

1. Расчищают дефектное место, устанавливают и размечают границу дефектного участка днища, подлежащего удалению.

2. Высверливают по разметке ручной дрелью (пневмозубилом) под слоем технического вазелина дефектное место.

3. Под днище подбивают глиняный замок, отстоящий от кромок дефектного места более чем на 200 мм. Толщина глиняного замка должна быть не менее 150 мм.

4. Обрабатывают и зачищают от задиров кромки днища.

5. Подгоняют внахлестку на 50—100 мм накладку из металла толщиной, равной толщине днища.

6. Накладку сваривают с днищем.

7. Герметичность сварных соединений отремонтированного участка проверяют вакуум-методом.


Карта 4.2.12

Дефект

Коррозионные повреждения площадью 1 м2 отдельных листов внутренней поверхности днища — группа раковин А, точечные углубления осповидного типа Б глубиной более 1,5 мм и сквозные отверстия В.

Метод исправления

Дефект устраняется по аналогии с требованиями карты 4.2.10.

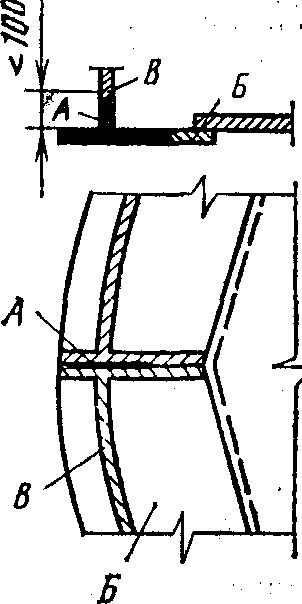

Карта 4.2.13

Дефект

Днище резервуара прокорродировано полностью.


Метод исправления I

1. Днище заменяют участками А.

2. Последовательно на высоту не менее 200 мм отрезают стенку с участком окрайков и днище. Длина первого участка превышает последующие на 500 мм.

3. Отрезанный участок вытягивают из резервуара, подводят окрайки Б с технологическими подкладками В.

4. Сваривают окрайки между собой, вертикально устанавливают полосовую сталь Г с нахлестом 50—70 мм и приваривают двусторонним швом к окрайкам и нахлесточным швом к стенке резервуара.

5. После смены окрайков и участка стенки собирают днище Д и сваривают поперечные швы, затем продольные. Последовательность сварки указана на рисунке.

6. В необходимых случаях ремонтируют изоляционный слой.

7. Все сварные соединения испытывают на герметичность и проводят гидравлические испытания резервуара наливом воды до расчетного уровня.

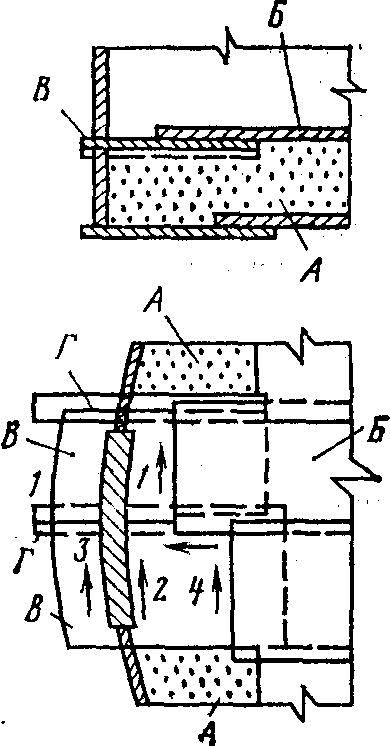

Метод исправления II

1. В первом поясе стенки вырезают монтажное «окно» 2000 Х 1500 мм.

2. На существующее днище укладывают слой гидрофобного грунта А не менее 50 мм, выравнивают грунт по проектному уклону, уплотняют трамбовками и нивелируют.

3. Собирают внахлест и сваривают полотно днища 5. При этом сначала сваривают листы по коротким, затем по длинным кромкам. Сварку ведут от центра к краям листа в два слоя.

4. В стенке последовательно прорезают окна и вставляют окрайки днища В с технологической подкладкой Г на прихватках. Окрайки между собой сваривают встык, поджимают к стенке и приваривают двумя тавровыми швами.

5. Сваривают внахлест кольцо окрайки с полотнищем днища и заваривают окно стенки (см. карту 4.3.3).

6. Направление и последовательность указаны стрелками и цифрами.

7. Все сварные соединения испытывают на герметичность и проводят гидравлическое испытание резервуара наливом воды до расчетного уровня.



Карта 4.2.14

Дефект

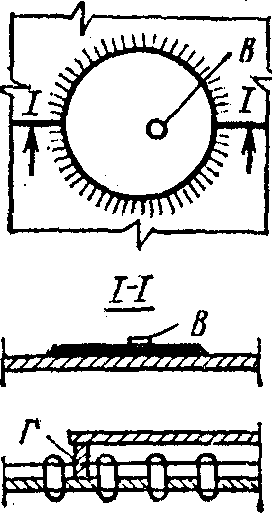

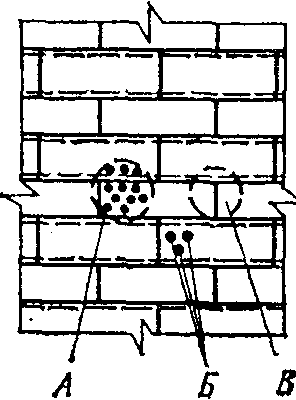

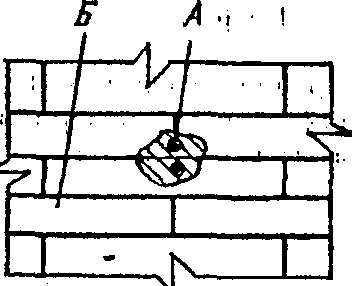

Коррозионные повреждения отдельных листов внутренней поверхности днища клепаного резервуара на значительной площади (группы раковин, точечные углубления осповидного типа и сквозные отверстия).



Метод исправления

1. Расчищают дефектное место, выявляют границу дефектного участка.

2. Группу раковин Б, удаленных от заклепочных полей, перекрывают листом толщиной 4 мм и сваривают по контуру.

Примечание. Углы листа закругляют, в средней части сверлят отверстие диаметром 8— 10 мм и нарезают резьбу для постановки болта (пробки) В.

3. Группу точечных углублений А, расположенных у заклепочных полей, исправляют в соответствии с требованиями п. 2 с дополнительной подгонкой в один уровень подкладок Г, привариваемых герметичным швом к днищу и к листу.

Примечание. До сварки клепаных днищ с новыми элементами металл днища проверяют на свариваемость.



Карта 4.2.15

Дефект

Днище клепаного резервуара прокорродировано полностью.

А

Метод исправления

1. В стенке резервуара последовательно размечают и вырезают окна А высотой 200 мм и длиной 3 м вместе с уторным уголком.

2. В резервуар подают гидрофобный грунт Б, разравнивают и уплотняют по всей площади днища (толщиной 50 мм).

3. На гидрофобный слой укладывают листы нового днища. Листы нового днища сваривают внахлест в соответствии с требованиями карты 4.2.12.

4. В местах заклепочных вертикальных соединений стенки на высоту 100 мм от верха окна головки заклепок срубают, а заклепки высверливают. Диаметр сверла принимают больше на 1—2 мм диаметра заклепки.

5. Подгоняют с наружной стороны резервуара внахлест полосовую накладку В толщиной, равной толщине листа первого пояса.

6. Накладки сваривают между собой встык, в местах отверстий их просверливают. В высверленные отверстия устанавливают смазанные синтетической смолой чистые болты из стали марки Ст35 и Ст40.

7. После сварки полосовой стали со стенкой в зоне заклепочного соединения болты затягивают.

8. По окончании всех работ болты проверяют на герметичность.



Карта 4.2.16

Дефект

Трещина А в сварном шве окрайки Б днища с выходом на основной металл.

Стенка В клепаная с уторным уголком Г.

Метод исправления

  1. Расчищают дефектное место, устанавливают границы трещины А. .

2. Конец трещина засверливают сверлом диаметром 6—8 мм.

3. Изготавливают и подгоняют штампованный или сварной компенсатор Д.

4. Вырезают и удаляют участок окрайки Е внутри резервуара.

5. Устанавливают компенсатор Д и обваривают по контуру Ж..

6. По окончании работ сварное соединение проверяют на герметичность.


4.3. Карты ремонта стенки стальных вертикальных

цилиндрических резервуаров

Карта 4.3.1

Дефект

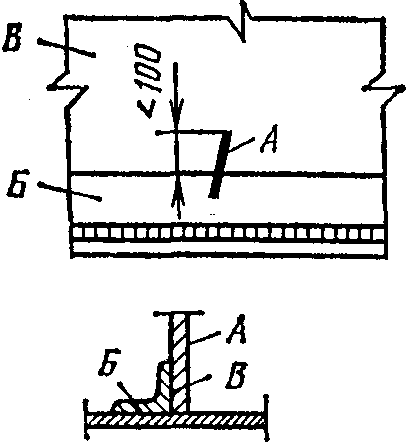

Трещина А по сварному шву или основному металлу уторного уголка Б, распространившегося на основной металл листа первого пояса стенки резервуара В на длину не более 100 мм.



Метод исправления

1. Вырезают уторный уголок Б длиной не менее 500 мм симметрично в обе стороны от трещины.

2. Выявляют границы трещины и концы ее Г засверливают сверлом диаметром 6—8 мм.

3. Разделывают кромки трещины с зазором между ними 2 ± 1мм.

4. Сварку дефектного места ведут с двух сторон.

5. Сваривают стенку В резервуара в месте выреза уторного уголка Б с окрайкой днища Д тавровым швом.

6. Приваривают торцы уторного уголка Б к стенке резервуара В и окрайку днища Д. Направление и последовательность сварки указаны стрелками и цифрами.


Карта 4.3.2

Дефект

Трещина А по стыковому соединению окрайка днища Б, распространившаяся внутрь резервуара с выходом на основной металл первого пояса стенки В длиной не более 100 мм.

Метод исправления

1. Дефект в сварном соединении окрайки и на днище исправляют по аналогии с требованиями карт 4.2.3—4.2.5.

2. Затем исправляют дефект на стенке резервуара. Разделенные кромки сваривают с двух сторон за два прохода или более.



Карта 4.3.3

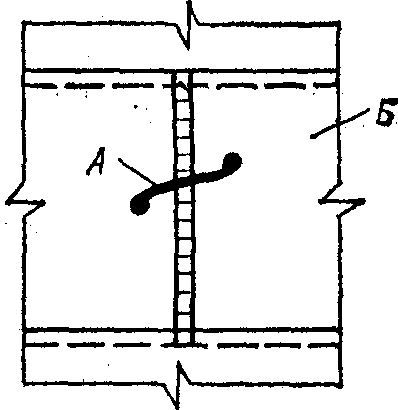

Дефект 1

Трещина А по сварному шву или основному металлу уторного уголка Б, распространившаяся на основной металл листа первого пояса стенки В резервуара на длину более 100 мм.


Дефект II

Продольная трещина А по сварному шву вертикального стыка листов первого пояса стенки Б резервуара, начинающаяся от горизонтального шва уторного уголка В и распространившаяся на длину более 150 мм.

Метод исправления

1. Расчищают дефектное место, выявляют границы трещины, засверливают сверлом диаметром 8 мм и вырезают уторный уголок Б длиной не менее 1500 мм в обе стороны от трещины.

2. Вырезают дефектный участок листа первого пояса стенки резервуара В шириной не менее 1000 мм на всю высоту пояса.

3. Распускают сварные горизонтальные швы между первым В и вторым Г поясами стенки в обе стороны от вырезанного дефектного участка по 500 мм.

4. Разделывают кромки листа первого пояса и вставки Д, вставку подгоняют встык и внахлестку и сваривают с двух сторон.

5. Сваривают лист первого пояса и вставку в месте выреза уторного уголка с окрайкой днища Е с двух сторон.

6. Приваривают торцы уторного уголка к стенке и окрайке днища. Направление и последовательность сварки указаны стрелками и цифрами.

7. Все сварные соединения испытывают на герметичность и проводят гидравлические испытания резервуара наливом воды до расчетного уровня.




Карта 4.3.4

Дефект

Поперечная трещина А по стыковому сварному шву вертикального стыка стенки Б резервуара, распространившаяся на основной металл.

Метод исправления

1. Расчищают дефектное место, выявляют границы трещины, засверливают ее сверлом диаметром 8 мм и вырезают дефектный участок листа стенки Б резервуара на всю высоту пояса шириной по 250 мм от конца трещины, но не менее 1000 мм.

2. Распускают сварные горизонтальные швы между поясами стенки Б резервуара в обе стороны от вырезанного дефектного участка по 500 мм.

3. Разделывают кромки листа пояса и вставки В, вставку подгоняют встык и внахлестку и сваривают с двух сторон обратноступенчатым методом.

4. Направление и последовательность сварки указаны стрелками и цифрами.

5. Все сварные соединения испытывают на герметичность и проводят гидравлические испытания резервуара наливом поды до расчетного уровня.




Карта 4.3.5

Дефект

Продольные трещины А или одна трещина в пересечении сварных соединений стенки Б резервуара.


Метод исправления

1. Расчищают дефектное место, выявляют границы трещины и концы ее засвёрливают сверлим диаметром 8мм и вырезают отверстие в стенке Б резервуара диаметром, равным длине трещины плюс 500 мм с центром в точке пересечения сварных швов.

2. С внутренней стороны резервуара вплотную к стенке подгоняют внахлестку накладку В диаметром более отверстия на 150 мм и толщиной, равной толщине листов стенки.

3. Сварку накладки со стенкой выполняют сплошными швами сначала с наружной 1, а затем с внутренней стороны 2 резервуара обратноступенчатым методом с длиной ступени не более 200—250 мм.


Карта 4.3.6

Дефект

А

Б

Продольная трещина А в сварном шве вертикального стыка стенки Б резервуара, начинающаяся вблизи горизонтального шва и распространившаяся на длину не более 150 мм.

Метод исправления

1. Расчищают дефектное место, выявляют границы трещины и концы ее В засверливают сверлом диаметром 6—8 мм.

2. Разделывают кромки трещины с зазором между ними 1—2 мм.

Дефектное место сваривают с двух сторон.

Карта 4.3.7

Дефект I

Продольная трещина А в сварном шве вертикального стыка стенки Б резервуара, начинающаяся от горизонтального шва и распространившаяся на длину более 150 мм.

Дефект II

Трещина А по основному металлу листа стенки Б резервуара вблизи вертикального и горизонтального швов или вблизи горизонтального шва.

Метод исправления

1. Расчищают дефектное место, выявляют границы трещины и концы ее засверливают сверлом диаметром 6—8 мм, вырезают дефектный участок листа шириной не менее 1000 мм на всю высоту пояса стенки Б резервуара.

2. Распускают сварные горизонтальные швы между поясами стенки Б в обе стороны от вырезанного дефектного участка по 500 мм.

3. Разделывают кромки листа пояса и вставки В; вставку подгоняют встык и внахлестку и сваривают с двух сторон обратноступенчатым методом с длиной ступени не более 200—250 мм.

4. Направление и последовательность сварки указаны стрелками и цифрами.

5. Все сварные соединения испытывают на герметичность и проводят гидравлическое испытание резервуара наливом воды до расчетного уровня.



Карта 4.3.8

Дефект

Продольная трещина А по сварному шву вертикального стыка листов пояса стенки Б резервуара, начинающаяся от горизонтального шва уторного уголка В и распространившаяся на длину не более 150мм.

А Б



Метод исправления

1. Вырезают уторный уголок В длиной не менее 500 мм симметрично в обе стороны от трещины.

2. Расчищают дефектное место, выявляют границы трещины и концы ее Г засверливают сверлом диаметром 6—8 мм.

3. Разделывают кромки трещины с зазором между стенками 2 ± 1 мм.

4. Сваривают дефектный лист с двух сторон 1.

5. Приваривают стенку резервуара в месте выреза уторного уголка к окрайку Д днища швами 2, 3.

6. Приваривают торцы уторного уголка В к окрайку днища и стенке резервуара швами 4, 5. Направление и последовательность сварки указаны стрелками и цифрами.

Карта 4.3.9

Дефект I

Трещина А по основному металлу первого пояса стенки Б резервуара, идущая от сварного шва воротника В люка-лаза Г, или трещина в сварном шве воротника на приемо-раздаточном патрубке с выходом на основной металл первого пояса.

В

Г


Дефект II

Трещина или непровар А глубиной до 3 мм в продольном стыковом соединении патрубка люка-лаза Б, идущая вдоль сварного шва и входящая под воротник.


Метод исправления

1. Вырезают дефектный участок с трещиной листа первого пояса стенки Б резервуара симметрично в обе стороны от оси люка-лаза или приемо-раздаточного патрубка шириной не менее 2000 мм на всю высоту пояса.

2. Распускают сварные горизонтальные швы в обе стороны от вырезанного дефектного участка по 500 мм.

3. Заготовляют вставку по размеру вырезанного участка и в нее вваривают люк-лаз или патрубок.

4. Разделывают кромки стыковых соединений листа и вставки Д, вставку подгоняют встык и внахлестку и сваривают с двух сторон обратноступенчатым методом с длиной ступени не более 200—250 мм.

5. Направление и последовательность сварки указаны стрелками и цифрами.

6. Все сварные соединения испытывают на герметичность и проводят гидравлические испытания резервуара наливом воды до расчетного уровня.

Карта 4.3.10

Дефект I

Поперечная трещин А в сварных швах стенки резервуара — сквозная или несквозная.

Дефект II

Продольная несквозная трещина длиной не более 150 мм, не выходящая на основной металл Б.


Метод исправления

1. Выявляют границы трещины и концы ее В засверливают сверлом диаметром 6-8 мм.

2. Разделывают кромки трещины с зазором между ними 2 ± 1 мм.

3. Сваривают дефектное место с двух сторон,

В Б





Карта 4.3.11

Дефект I

Многократная наварка А на участок сварного соединения и лист стенки Б резервуара в дефектном месте.


Дефект II

Коррозия А сварного шва, околошовной зоны, а также основного металла стенки Б на длине не более 500 мм.

Метод исправления I

1. Вырезают дефектное место по кругу диаметром, большим длины дефекта на 100 мм (но не менее 300 мм).

2. С внутренней стороны резервуара вплотную к стенке Б подгоняют внахлестку накладку В диаметром, большим диаметра отверстия на 150 мм, и толщиной, равной толщине листов стенки.

3. Сварка накладки В со стенкой Б осуществляется сплошными герметическими швами сначала с наружной стороны 1, а затем с внутренней 2 резервуара обратноступенчатым методом с длиной ступени не более 200-250 мм.

Метод исправления II

1. Вырезают дефектное место.

2. Изготовляют вставку В диаметром, равным диаметру вырезанного дефектного места, из металла толщиной, равной толщине листов стенки.

3. Осуществляют V-образную разделку кромок листа стенки и вставки.

4. Вставку В подгоняют встык с листами стенки, прихватывают и сваривают с двух сторон в два-три слоя обратноступенчатым методом с длиной ступени не более 200-250мм.

Карта 4.3.12

Дефект

Трещина А по сварному шву с выходом на основной металл Б длиной не более 250 мм в замыкающем вертикальном шве стенки резервуара, выполненном внахлест:

1) в середине пояса;

2) вблизи горизонтального шва.

Метод исправления

Первый случай

1. Расчищают дефектное место, выявляют границы трещины и вырезают дефектное место радиусом 300—500 мм.

2. Изготовляют вставку В из сегментов 1 и 2 толщиной, равной толщине листов стенки, путем сварки их между собой внахлестку с двух сторон.

3. Производят V-образную разделку кромок листа стенки и вставки.

4. Вставку В подгоняют встык с листами стенки резервуара и сваривают с двух сторон в два-три слоя обратноступенчатым методом с длиной ступени не более 200— 250 мм.

Второй случай

То же, что и в первом случае, но вставку В изготовляют из четырех сегментов 1, 2, 3 и 4.




Карта 4.3.13

Дефект

Трещина А по сварному шву с выходом на основной металл Б в замыкающем вертикальном шве стенки резервуара, выполненном встык, в середине пояса или вблизи горизонтального шва, выполненного встык.

Длина трещины не более 250 мм.

Метод исправления

1. Расчищают дефектное место, выявляют границу трещины и засверливают концы трещины сверлом диаметром 6—8 мм, вырезают дефектное место радиусом 300— 500 мм.

2. Изготовляют вставку В диаметром, равным диаметру вырезанного дефектного места, из металла толщиной, равной толщине листов стенки.

3. Осуществляют V-образную разделку кромок листа стенки и вставки.

4. Вставку В подгоняют встык с листами стенки, прихватывают и сваривают с двух сторон.



Карта 4.3.14

Дефект

Несквозная трещина А длиной более 500 мм в вертикальном монтажном шве стенки Б резервуара, сваренном встык.

Метод исправления

То же, что и в картах 4.3.3; 4.3.4; 4.3.7, но с учетом того, что дефектный участок вырезают на высоту одного или нескольких поясов.


Карта 4.3.15

Дефект

Трещина А или отпотина Б в вертикальном сварном шве или в швах накладки стыкового вертикального соединения стенки резервуара В, выполненного с внутренней накладкой Г.

А А

Метод исправления

1. Расчищают дефектное место и концы его засверливают сверлом диаметром 6—8 мм.

2. Срезают, внутреннюю накладку Г на всю высоту пояса.

3. Трещину и отпотину устраняют по аналогии с требованиями карт 4.3.6 или 4.3.7.

4. В случае устранения дефекта без вставки корень существующего сварного шва Д вырубают и заваривают на всю высоту пояса.

Карта 4.3.16

Дефект

Подрезы А основного металла стенки Б: резервуара глубиной до 1,5 мм в узле сопряжения с днищем В или катет шва менее проектного размера.

Метод исправления

1. Участок подреза тщательно очищают металлической щеткой.

2. Подрезы подваривают тонкими валиками Г электродами диаметром 3 мм в два-три прохода.

3. После сварки каждого слоя поверхность шва тщательно зачищают от шлака.



Карта 4.3.17

Дефект

Вертикальные сварные соединения стенки резервуара (в том числе монтажные) имеют недопустимые дефекты в виде непроваров, цепочек газовых пор и шлаковых включений.

Метод исправления

1. Полностью удаляют сварное соединение на всю высоту пояса стенки и разделывают листы со скосом двух кромок (ГОСТ 5264—80).

Удаляют и разделывают кромки листов воздушно-дуговой резкой или армированными абразивными кругами. Удаление осуществляют с первого пояса и далее по поясам.

2. Очищают кромки листов от следов краски, шлака, брызг металла и проверяют геометрическую форму разделки кромок специальным шаблоном.

3. Сваривают сварное соединение с двух сторон. Сначала сваривают основной шов, а затем — подварочный. Перед сваркой подварочного шва корень основного шва вырезают до чистого металла армированными абразивными кругами и зачищают металлической щеткой. После сварки каждого слоя поверхность шва тщательно зачищают от шлака.

4. Осуществляют контроль исправленных участков физическими методами.


Карта 4.3.18

Дефект

Горизонтальные наружные нахлесточные сварные соединения стенки резервуара, сваренные меловыми электродами, имеют недопустимо малые размеры, подрезы основного металла на значительной длине, свищи и отпотины.

С внутренней стороны листы соединены прерывистыми швами.

Метод исправления

1. Тщательно очищают поверхность швов от следов краски, шлака, продуктов коррозии и брызг металла.

Закрыть

Строительный каталог
