ВСН 208-89, часть 7
Составил _________________
(дата и подпись)
Проверил _________________
(дата и подпись)
Приложение 8
Рекомендуемое
Министерство гражданской авиации СССР
Управление гражданской авиации
______________________ авиаотряд ____________________
19 __ г. ________________________ Шифр объекта _________________
ПАСПОРТ АЭРОФОТОСЪЕМКИ
Трапеция __________ площадь км2 масштаб __________ при Аср ______
(фактический)
Основные данные аппаратуры и приборов
1. Тип и номер АФА : основной _______________ f к = _____________ мм
дополнительный _______________ f к = _____________ мм
2. Статоскоп (тип и номер) ____________________ постоянные
W = ______________________ V = ______________________
Радиовысотомер (тип и номер) ______________________
4. Гиростабилизация _________________________
5. Аэропленка : тип ____________ Изготовлена фабрикой ___________
___________________________ дата выпуска _____________________
6.
|
|
Аэрофотосъемка аппаратом |
№ |
|||||||
|
№ |
основным |
дополнительным |
негативов |
||||||
|
пп |
№ концевых аэрофотоснимков |
№ АФА |
№ статоскопа |
№ статограмм |
№ радиовысотомера |
№ высотограмм |
№ концевых аэрофотоснимков маршрута |
№ АФА |
репродукций монтажа |
|
|
|
|
|
|
|
|
|
|
|
Замечания по отдельным маршрутам ________________________
___________________________________________________________
Материалы аэрофотосъемки соответствуют “Основным положениям”
Начальник аэрофотосъемочной партии ______________________
(дата и подпись)
Инженер технического контроля ______________________
(дата и подпись)
Приложение 9
Рекомендуемое
ПРИЕМОСДАТОЧНЫЙ АКТ
“___” ______________ 19 __ г. г. ____________________ обл.
Мы , нижеподписавшиеся , начальник аэрофотосъемочной партии
№ ______________ авиаотряда _____________________ управления ГА
тов. _______________ с одной стороны , и представитель __________
___________________________________________________________
действующий на основании доверенности от ____________________
за № ____________ , выданной _________________________________
с другой стороны , составили настоящий акт в том , что согласно
§ ________ договора от _________ № ________ первый сдал , а второй
принял выполненные авиаотрядом № ___________ следующие летно-
съемочные материалы по объектам ______________________________
1. Аэронегативы основного залета , показания радиовысотомера и статоскопа.
2. Контактная печать в ____________ экз.
3. Репродукции накидного монтажа в _______ экз. , в том числе 1 экз. с техническим паспортом залета.
4. Негативы репродукций накидного монтажа.
5. Журналы регистрации материалов аэрофотосъемки.
|
№ пп |
Шифр объекта |
Единица измерения |
Масштаб аэрофотосъемки |
Стоимость единицы , руб. - коп |
Объем , км2 |
Общая стоимость руб. - коп |
Примечание |
|
|
|
|
|
|
|
|
|
Всего ___________________
Всего выполнено на сумму _______________ руб. ______________ коп.
Работы выполнены в соответствии с договором и “Основными положениями”
Настоящий акт согласно § _________ договора является документом для
оплаты работ заказчиком и составлен в ___________ экз.
Сдал начальник аэрофотосъемочной партии № __________
авиаотряда ______________ управления ГА ______________________
(дата и подпись)
Принял ______________________
(дата и подпись)
Приложение 10
Рекомендуемое
Утверждаю Согласен ________________
Начальник экспедиции Технический руководитель
_____________________ “___” ______________ 19 __ г.
(дата и подпись)
АКТ
приемки готовой продукции от начальника партии № 1
____________________ 19 __ г.
Настоящий акт составлен инженером по техническому контролю
____________________ и начальником партии _____________________
(фамилия) (фамилия)
в нижеследующем.
Начальник партии № 1 предъявил заказчику для приемки следующие материалы аэрофотосъемки по объекту __________________________
___________________________________________________________
1. Аэронегативы основного залета , показаний статоскопа и радиовысотомера 162 _________
2. Контактные отпечатки в 2 _________ экземпляров 324 ________
3. Репродукции накидных монтажей с паспортами 17 ___________
4. Негативы репродукций материалов аэрофотосъемки 8 _________
5. Паспорта аэросъемочных участков 15 _______
6. Акты приемки готовой продукции 2 ________
Материал сдал начальник партии № 1 _______________
(подпись)
Материал принял представитель заказчика _______________
(подпись)
Приложение 11
Рекомендуемое
ЖУРНАЛ
полевого дешифрирования
|
№ объекта снимка |
Наименование зданий и сооружений |
Краткая характеристика объекта дешифрирования |
Примечание |
|
1 |
Пассажирское здание |
Кирп. шиф. I эт. , хорошее С.-К. ж.д. |
Свес крыши 0 , 40 м |
|
2 |
Багажное отделение |
Кирп. шиф. I эт. , удовлетв. , С.-К. ж.д. |
Свес крыши 0 , 50 м |
Составил _________________
(дата и подпись)
Проверил _________________
(дата и подпись)
Приложение 12
Рекомендуемое
___________________________ _________________________
(число , месяц , год) (наименование органа)
АКТ
приемки полевых материалов
Полевой материал изыскательской партии (отряда) принят непосредственно в поле руководителем работ _______________________
_____________________________ у исполнителя _________________
___________________________________________________________
Начальник изыскательской
партии (отряда) _________________________________
подпись фамилия
Исполнители :
_____________________ __________________________________
должность подпись фамилия
_____________________ __________________________________
должность подпись фамилия
Приложение 13
Рекомендуемое
АКТ
приемки материалов завершенных инженерных изысканий
для ________________________________________________________
(стадия проектирования)
___________________________________________________________
(наименование объекта)
Год выполнения изысканий 198 _______
Договор № _________________________
Задание (программа) на производство изысканий выдано __________
(кем)
___________________________________________________________
Разрешение на производство работ получено от __________________
1. Объем выполненных работ
|
№ |
Вид работ |
Объем работ |
|
|
пп |
|
по смете |
фактический |
|
|
|
|
|
2. Перечень предъявляемых ___________________________________
___________________________________________________________
___________________________________________________________
3. Анализ полевых и камеральных материалов
Метод создания плановой геодезической сети ___________________
___________________________________________________________
Угловые измерения произведены ______________________________
(приборы , количество приемов)
___________________________________________________________
Линейные измерения выполнены ______________________________
___________________________________________________________
Характеристика плановой геодезической сети
|
№ |
Наименование |
Длина |
Число |
Угловая невязка |
Линейная невязка |
||
|
пп |
ходов |
хода |
углов |
полученная |
допустимая |
абсолютная |
относительная |
|
|
|
|
|
|
|
|
|
Метод создания высотной геодезической сети ___________________
___________________________________________________________
Нивелирование произведено __________________________________
(приборы)
Характеристика высотной геодезической сети
|
№ |
Наименование |
Длина |
Число |
Невязка , мм |
Количество реперов |
||
|
пп |
ходов |
хода |
штативов |
полученная |
допустимая |
постоянных |
временных |
|
|
|
|
|
|
|
|
|
Закрепление точек планово-высотной геодезической сети _________
_______________________________ штырями , кольями , реперами и т.д.
Способы уравнивания планово-высотной геодезической сети ______
___________________________________________________________
(метод узлов , метод последовательных приближений и т.д.)
Метод топографической съемки ________________________________
(тахеометрический , горизонтальный и т.д.)
___________________________________________________________
Масштаб , высота сечения рельефа ______________________________
Качество оформления полевых документов ______________________
___________________________________________________________
Качество оформления камеральных материалов __________________
___________________________________________________________
4. Общая оценка работ ________________________________________
5. Заключение _______________________________________________
(возможность использования материалов
___________________________________________________________
для проектирования , замечания и предложения)
___________________________________________________________
___________________________________________________________
___________________________________________________________
Материалы проверены и приняты комиссией в составе : ___________
___________________________________________________________
___________________________________________________________
___________________________________________________________
с оценкой ______________________
Главный специалист отдела
Главный инженер проекта
Начальник экспедиции
Начальник партии
Руководитель группы
С актом ознакомлены : ________________________________________
___________________________________________________________
___________________________________________________________
При рассмотрении техническим отделом дана оценка : _____________
___________________________________________________________
___________________________________________________________
___________________________________________________________
Начальник технического отдела _________________________
Главный специалист _________________________
Приложение 14
Рекомендуемое

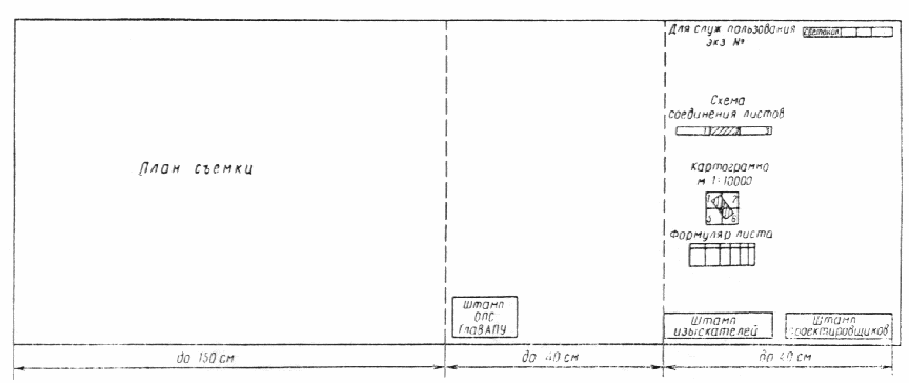

Образец оформления инженерно-топографического
плана железнодорожной станции
Примечания : 1. Штамп института ставится на оригинале.
2. Штамп ОПС ГлавАПУ ставится на диазопленке.
3. Общая длина листа плана не должна превышать 2 , 5 м
Приложение 15
Рекомендуемое
Содержание планов станций
В пределах полосы отвода на планах должны быть показаны следующие сооружения и устройства.
Устройства службы пути:
пути и парки с нумерацией;
стрелочные переводы с нумерацией;
путевые устройства: упоры, заградительные брусья, изолированные стыки, ограничивающие полезную длину путей;
сбрасывающие стрелки, башмакосбрасыватели;
сигнальные и километровые знаки (с привязкой их к пикетажу) ;
водоотводные сооружения: лотки, канавы, кюветы (с указанием отметок дна в местах перелома профиля);
скрытые сооружения земляного полотна: дренажи, ливневая канализация и т. д. (с отметками и привязкой к пикетажу);
искусственные сооружения: мосты, трубы, путепроводы, пешеходные мосты; тоннельные переходы, подпорные стенки (с привязкой этих сооружений к пикетажу и указанием величины отверстий искусственных сооружений габаритов, отметок головки рельсов);
лесопосадки живой защиты, снего- и пескозащитные сооружения;
служебно-технические, жилые и прочие здания в пределах полосы отвода, воздухопроводы, пневмопочта;
переезды и подходы к ним;
геодезические марки и реперы, знаки съемочного обоснования.
Пассажирские устройства:
пассажирские здания и подъезды к ним;
пассажирские платформы;
багажные здания, туалеты, кипятильники, стационарные ларьки;
переходы для пассажиров и другие пассажирские устройства.
Грузовые устройства:
крытые грузовые склады;
площадки для контейнерных, навалочных, лесных и тяжеловесных грузов;
погрузочно-выгрузочные платформы и площадки;
погрузочные эстакады;
загоны для живности и коновязи;
пункты льдохранения ;
вагонные весы, габаритные ворота; грузовые конторы и помещения для грузчиков;
другие грузовые устройства.
Устройства локомотивного хозяйства:
здания депо;
устройства для снабжения локомотивов топливом, водой, песком, смазкой, обтирочными материалами;
устройства для очистки топки и дымовых коробок, для уборки шлака и изгари;
устройства для обмывки паровозов, продувки котлов и труб;
смотровые канавы, поворотные устройства и другие устройства локомотивного хозяйства.
Устройства энергоснабжения:
тяговые подстанции;
опоры контактной сети;
кабели зарядки вагонов;
электрифицированные пути.
Устройства вагонного хозяйства:
здания вагонного депо; вагонные колесные мастерские;
ремонтные пункты на путях сортировочных парков;
пункты технического осмотра;
контрольные пункты автотормозов, компрессорные и воздухоразводящие сети с колонками;
промывочно-пропарочные станции, пункты очистки вагонов и других устройства вагонного хозяйства.
Устройства водоснабжения:
водоемные здания, подземные резервуары;
напорная водоразводящая канализационная и водосточная сети;
гидроколонки, пожарные и водоразборные краны (с привязкой к пикетажу) .
Устройства сигнализации, централизации, блокировки и связи:
посты электрической, механической и ключевой централизации стрелок ;
горки, вагонозамедлители, компрессорные установки;
светофоры, семафоры, диски (с привязкой к пикетажу) ;
подземные, кабельные и проводные линии связи: централизации и блокировки, опоры воздушных линий;
телефонно-телеграфные станции, радиоузлы и другие устройства СЦБ и связи (наличие на станции громкоговорящей оповестительной сети указывается на чертеже).
Устройства электроосвещения:
опоры линий электропередачи;
трансформаторные киоски;
осветительные столбы, прожекторные мачты и другие устройства.
Прочие устройства:
нефтяные баки, масло-, нефтепроводящая сеть, нефтеразборочные колонки;
склады и здания различных организаций; заборы и ворота;
арендные участки и прочие устройства;
сторонние коммуникации, пересекающие земляное полотно.
Приложение 16
Рекомендуемое
ВЕДОМОСТЬ
координат точек съемочной геодезической сети
|
№ точки или |
Местоположение |
Координаты |
Приме- |
|
|
пикета |
точки |
± Х |
± У |
чание |
|
35 |
Слева от оси II главного пути на расстоянии 2 , 30 м |
+15 , 34 |
+205 , 11 |
|
Приложение 17
Рекомендуемое
ВЕДОМОСТЬ ПУТЕЙ
|
Номер |
Номер |
Длина пути |
Тип |
Границы пути |
|||
|
парка |
пути |
полная |
полезная |
рельс |
от стрелки |
через стрелки |
до стрелки |
|
|
|
|
|
|
|
|
|
Примечания. 1. Настоящую ведомость составляют в виде отдельного приложения только при съемке больших станций и узлов. При съемке малых станций ведомость помещают на чертеже.
2. Наименования парков записываются в ведомость.
Приложение 18
Рекомендуемое
ВЕДОМОСТЬ РЕПЕРОВ
|
Кило |
Пикет и плюс |
Расстояние от оси главного пути до репера , м |
№ репера или |
Абсолютная |
Краткое описание |
Эскиз |
|
|
метр |
|
влево |
вправо |
марки |
отметка |
репера |
|
|
|
|
|
|
|
|
|
|
Приложение 19
Рекомендуемое
ВЕДОМОСТЬ
стрелочных переводов
|
Номер |
Вид |
Вид |
Способ |
Тип |
Марка |
Координаты |
|
|
|
стрелки перевода |
перевода |
балласта |
управления |
рельса |
крестовин |
Х |
У |
Примечание |
|
|
|
|
|
|
|
|
|
|
Приложение 20
Рекомендуемое
ВЕДОМОСТЬ
координат вершин углов поворота путей и отдельных сооружений
|
№ |
Наименование пути |
№ |
№ точки |
Координаты |
Приме- |
|
|
пп |
или сооружения |
вершины |
сооружения |
Х |
У |
чание |
|
1 |
1-й главный путь |
4 |
|
+5 , 50 |
-110 , 70 |
|
|
2 |
Угол депо |
|
10 |
+8 , 80 |
+50 , 44 |
|
Приложение 21
Рекомендуемое
ВЕДОМОСТЬ
координат сооружений и устройств
|
Наименование устройств |
Координаты |
Примечание |
|
|
и сооружений |
± Х |
± У |
|
|
Угол опоры |
-10 , 21 |
+13 , 70 |
|
Примечание. Настоящую ведомость составляют только при съемке больших станций и узлов. В нее вносят отдельные сооружения и устройства , расположенные в непосредственной близости от путей (за исключением зданий и стрелочных переводов , координаты которых вписывают в отдельные ведомости).
Приложение 22
Рекомендуемое
ВЕДОМОСТЬ СТРОЕНИЙ
|
Номера строений |
Наименование |
Этажность , материал стен |
Кровля |
Состояние |
Площадь по наружному обмеру , м2 |
|
|
|
|
|
|
|
Примечание. Настоящую ведомость составляют в виде отдельного приложения только при съемке больших станций и узлов. При съемке малых станций помещают на чертеже.
Приложение 23
Рекомендуемое
Примечания к плану станции
1. План составлен по материалам съемки , произведенной изыскательской партией отдела ________________ в период ______________ 19 __ г.
2. План составлен в ________________ координатах. За ось У принята
линия теодолитного (базисного) хода , проложенного между ___________
_____________ путями ; за ось Х принята ось ________________ здания.
3. базисные ходы закреплены на местности __________ , а съемочные
ходы _________________ .
4. Пикетаж разбит от оси ___________________ здания ПК _________
______________ согласно продольному профилю линии _______ 199 _ г.
5. Высотные отметки - абсолютные (относительные). За исходную
принята отметка __________ марки (репера) № _________ , находящейся
_____________________ .
Нивелировка увязана с отметкой ____________ марки ____________
№ ______________ , находящейся _____________________ .
6. Подземные сети нанесены на план по снятым в натуре наружным
элементам и _______________________ .
7. Полоса отвода нанесена на план по _______________________ .
Приложение 24
Рекомендуемое
Содержание технического отчета
по выполненным инженерно-геологическим изысканиям
1. Общие сведения - цель и наименование объекта изысканий; документы, на основании которых выполнялись изыскания; кем выдано разрешение на право производства работ; сроки выполнения работ (по плану, фактически); состав исполнителей; общие трудозатраты; объемы выполненных работ (в физическом выражении); договорная цена; перечень нормативных документов, в соответствии с которыми выполнены инженерно-геодезические изыскания.
2. Краткая физико-географическая характеристика района изысканий - местонахождение объекта изысканий; категория сложности работ ; продолжительность полевого периода и продолжительность неблагоприятного для производства работ периода.
3. Топографо-геодезическая изученность района изыскании - наличие топографических карт и планов, а также опорных геодезических сетей; использование материалов аэро- и космофото- и топографических съемок прошлых лет.
4. Системы координат, съемочные геодезические сети - принятие системы координат и высот; схемы плановой и высотной съемочных геодезических сетей; характеристики опорных пунктов и реперов ; технические характеристики ходов съемочного обоснования (длина хода, число углов, невязки); методы измерений линий, углов, превышений, а также использованные геодезические приборы; способы уравнивания планового и высотного съемочного обоснования; оценки точности ходов съемочной геодезической сети; закрепление пунктов (точек) планового съемочного обоснования; местоположение заложенных реперов; метрологическое обеспечение средств геодезических измерений.
5. Топографические съемки и специальные работы.
5.1. Топографические съемки по трассе новой железной и автомобильной дороги - ширина полосы или границы, масштаб, сечение рельефа и способ съемки по трассе новой дороги, а также площадок под раздельные пункты, искусственные сооружения, карьеры и т.п.; съемка поперечных профилей; характеристика основы, на которой составлены инженерно-топографические планы, количество планшетов.
5.2. Съемка существующих железных дорог - схема разбивки пикетажа; съемка плана и профиля железнодорожного пути и расчет кривых; съемка поперечных профилей; топографические съемки площадок искусственных и других проектируемых сооружений, карьеров, переездов ; съемка подземных и надземных коммуникаций, пересекаемых железной дорогой.
5.3. Съемка железнодорожных станций - способы съемки путевого развития и пристанционной территории; схема разбивки пикетажа, съемка поперечных профилей; съемка подземных и надземных коммуникаций; съемка искусственных сооружений, переездов, габаритных расстояний, сортировочных горок; масштабы составляемых планов; перечень и площади снятых станций.
5.4. Аэрофототопографическая съемка - воздушное фотографирование ; фотолабораторные и фотограмметрические работы, оценка качества залетов; камеральные фотограмметрические и стереотопографические работы (фототриангуляция, составление инженерно-топографических планов, фотограмметрическая съемка поперечников, кривых и других элементов станционной ситуации).
5.5. Полевой контроль топографо-геодезических работ и его результаты.
5.6. Геодезические работы для обеспечения инженерно-геологических и инженерно-гидрометеорологических изысканий.
6. Контора, общежитие, автотранспорт, техника безопасности.
7. Автоматизация работ - автоматизация полевых и камеральных работ; используемое техническое и программное обеспечение.
8. Технический контроль и приемка работ.
9. Перечень материалов, передаваемых в бюро технической информации (архив), заказчику и органам, выдавшим разрешение на производство работ.
10. Заключение.
