Экзотический электроинструмент. Часть 1: вязчик арматуры, пила для плотника и Hammerhead

Есть на свете инструмент, настолько узкоспециализированный и необычный, что его даже сложно отнести к какой-то определённой категории. У производителей и продавцов он стабильно попадает то в разряд «разное», то в «дополнительное», или незаслуженно примыкает к своим ближайшим родственникам. После мытарств с идентификацией малоизвестные машины благополучно теряются из виду, а, между тем, кто-то с их помощью успешно генерирует деньги и получает от работы удовольствие…

Экзотический электроинструмент. Рекомендации профессионала. Часть 1

Если у вас есть вопросы, касающиеся традиционного электроинструмента — смело открывайте наши «основные» статьи, где рассматривались миксеры, болгарки, электромеханические ножницы, шуруповёрты, дрели, степлеры, цепные пилы, циркулярки, краскопульты, гвоздезабивные пистолеты, пылесосы строительные, торцовочные пилы, промышленные фены, лазерные уровни, штроборезы, отбойные молотки, сабельные пилы, перфораторы, плиткорезы, сварочные аппараты, шлифмашины, мультитулы, клеевые пистолеты, фрезеры, лобзики. Особняком мы решили выделить несколько извечных, но всегда актуальных для пользователя вопросов: как эксплуатировать инструмент, как безопасно работать электрическим инструментом, как купить электроинструмент, как выбрать аккумуляторный инструмент.

Смешанные чувства переполняют отечественного строителя, когда он попадает на страницы каталогов от известных инструментальных фирм. Кто-то, наповал сражённый ценником, скажет, что «с жиру бесятся буржуины», «вот она какая, настоящая Культура Монтажа» — заметят другие, но у каждого роботяги дыхание перехватит от изобилия. Сотни, тысячи позиций для простых домашних умельцев и матёрых мастеров, причём это не только знакомые всем болгарки-перфораторы-дрели, там ещё много чего есть вкусненького. Что самое интересное, некоторые модельки производятся «для своих», официально вообще не поставляются в наши страны, скорее всего, из-за недостаточно высокого спроса.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1

Действительно, ещё совсем недавно целые классы электрического инструмента в силу определённых причин оставались почти невостребованными и завозились дилерами «для ассортимента», либо числились в прайсах «под заказ». Зачастую, дело в традиционно низких расценках на ремонтно-строительные работы, при которых исполнитель просто не может себе позволить вкладываться в инструмент наравне, предположим, с европейским мастером. Имеет место замкнутый круг с несколькими элементами: покупательная способность заказчика — расценки — качество — профессионализм подрядчика. Было бы странным, если б всё было по-другому.

Но ситуация потихоньку меняется: медленно но верно повышаются стандарты производительности, безопасности и, конечно же, качества. Теперь узкая специализация в строительстве у всех участников процесса вызывает заслуженное уважение, вытесняет «многостаночников широкого профиля». А мастера своего дела как раз больше других нуждаются в особом инструменте, который позволяет им в полной мере реализовать свою квалификацию. Именно у спецов дорогостоящие агрегаты быстро «отбиваются» и начинают приносить прибыль. Производители по-другому взглянули на наш рынок и регулярно везут сюда новинки. Родные дилеры тоже прочувствовали спрос на «экзотику» и «премиум-класс», начали смелее расширять ассортимент. Необходимость заказывать серый инструмент за рубежом окольными путями (со всеми сервисными рисками) отпала за ненадобностью.

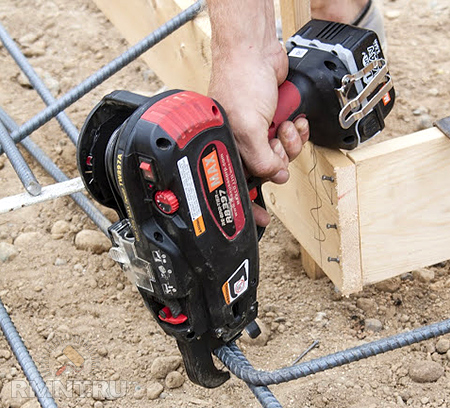

Пистолет для вязки арматуры MAX

Фирму MAX мы уже упоминали, когда говорили о пневматических нейлерах и аппаратах прямого монтажа. Это ещё одна интересная позиция от данного производителя. Как видно из названия, пистолет предназначен для изготовления арматурных каркасов под железобетон, который применяется везде, где нужна капитальная прочность. Каждое утро целая армия рабочих нарезает вязальную проволоку, берёт в руки простой (часто самодельный) крючок, выходит на позицию и приступает к тяжёлой, монотонной, слегка неблагодарной работе. Японцы придумали RB (Rebar Tier) и перевернули мир.

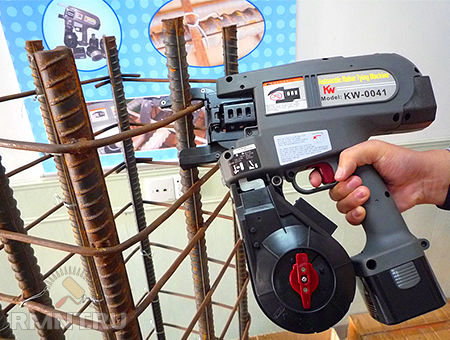

Инструмент внешне напоминает крупный шуруповёрт (оттого прозван пистолетом), у которого в передней части вместо патрона расположен мощный стальной «клюв». От его размера в основном зависит диаметр стержней, с которыми агрегат может комфортно «общаться», именно по этому принципу разработчики выдали четыре модели с захватом 9–21, 20–39, 32–51, 20–65 миллиметра (RB217, RB397, RB515, RB655 соответственно).

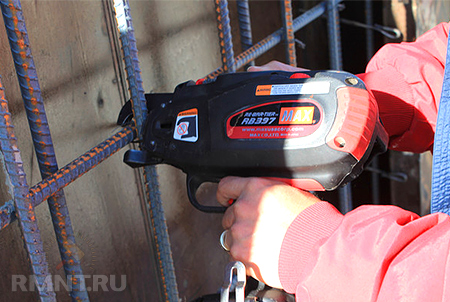

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 MAX RB397

Стержни определённого диаметра захватываются рабочим зёвом и три-четыре раза прочно и аккуратно обматываются. RB655 вяжет одним витком, но более толстой проволокой (1,5 мм против 0,8 мм для трёх других машин). Проволока для пистолета продаётся в специальных катушках (примерно 120 вязок), и стоит она несколько дороже, чем традиционная. Заметим, что главный расходник может быть исполнен не только чёрным в голом виде, но и нержавеющим, чёрным с гальваническим покрытием, в PVC-изоляции. Это позволяет расширить сферу применения инструмента (обвязка труб, каналов, жёстких кабелей), не ограничиваясь изготовлением арматурных скелетов.

Сердцем машины является инновационный бесщёточный мотор, который очень экономно расходует энергию аккумулятора. Батареи здесь применены разные: Ni-Cd и Ni-Mh на 9,6 В (RB515, RB655) и Li-ion 14,4 В, 3 Ач (RB217, RB397). В данном случае литиевая технология позволяет сделать около 2000 вязок на одном заряде, при этом полное время восстановления силового блока порядка 45 минут.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1

Цикл изготовления одного узла длится всего от 0,8 до 1,1 секунды, что в несколько раз превосходит скорость работы самого опытного арматурщика, качество получается тоже на высоте, особая квалификация не нужна. Выходит, что энное количество людей можно перевести с вязки на другие работы. Счастливые обладатели девайса в один голос заявляют о пятикратном увеличении производительности (при отсутствии прежней усталости) и окупаемости пистолета стоимостью около 100 000 рублей в течение двух-трёх месяцев. Очевидно, что столь недешёвый вязальный пистолет для разовых работ приобретать смысла нет.

Цепная пила для плотника

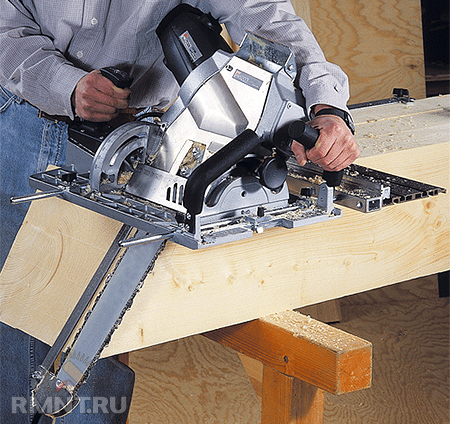

Это своеобразный гибрид дисковой и цепной пилы. Вроде бы, всё стандартно — без оснастки тип агрегата быстро и не отличишь. Но, когда на своё место закрепляется шина, становится ясно, перед нами что-то особенное. Предназначен такой инструмент для плотницких работ, когда необходимо распиливать заготовки большой толщины — брусья, балки, брёвна, штабели досок. Допустим, чтобы сделать рез диском на глубину свыше 200 мм, потребуется оснастка очень большого диаметра, а, соответственно, и мощный тяжёлый мотор, возможно, трёхфазный ток. О габаритах даже нечего и говорить. Есть, конечно, в природе и такие монстры (например, Mafell FSG 240 K — пропил 240 мм; 4,35 Вт; диск 640 мм; масса 66 кг; напряжение 380 В). В крайнем случае, придётся крупной традиционной циркуляркой делать два пропила с противоположных сторон, серьёзно сражаясь за их плоскостное совпадение.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Protool CCP 380

Что мы имеем здесь:

  1. Шина позволяет расправляться с древесиной толщиной до 400 мм (обычно есть варианты установки оснастки различной длины и специализации — продольный или поперечный распил).
  2. Крупная опорная площадка отлично стабилизирует инструмент. Обеспечивается высокая точность распиловки, недоступная для обычных цепных пил. Кроме того, шина в плотницкой пиле довольно жёсткая, проблема «увода полотна» отсутствует вовсе.
  3. Есть возможность резать под углом (глубина пропила немного уменьшается). Подошва наклоняется и чётко фиксируется на отметках 45 и 60 градусов, что очень нравится кровельщикам, часто серийно подгоняющим стропила. В Mafell ZSX Ec и Protool CCP 380, благодаря особому расположению мотора, наклон осуществляется в обе стороны.
  4. В Protool UniverS SSP 200 ЕВ цепь наклоняется и в продольном направлении. Всего 10 градусов, но этого достаточно, чтобы получить эффект протягивания, при котором полотно идёт значительно плавнее, а рез становится чище.
  5. Масса цепной плотницкой пилы несопоставима с аналогичной по глубине распиловки циркулярки (от 6,5 до 16,5 кг, в зависимости от модели — примерно 30% веса дисковой пилы).
  6. Шина закрывается защитной скобой, на её торце может быть расположен кожух. Есть электроника, эргономика, эффективное охлаждение, работающее пылеудаление, длинный сетевой шнур (7,5–10 метров). В общем, всё продумано «от» и «до».
  7. Машинки от Protool имеют систему FastFix для быстрой смены оснастки. Без ключа производится натяжка цепи и регулировка подачи смазки.
  8. Распускать можно не только древесину, но и другие материалы, например, твёрдые изоляционные плиты. Некоторые машины имеют регулировку скорости движения цепи.
  9. Как и положено профессиональному инструменту, плотницкие пилы компонуются массой важных приспособлений. Опционально идут: направляющие шины, параллельные и угловые упоры, струбцины, противоскольные и противоскользящие ленты, транспортировочные тележки, указатели линии реза…
  10. Цена. Пощады не ждите. За Protool CCP 380 попросят порядка 190–200 тысяч рублей. Mafell ZSX Ec/400 НМ стоит уже 280000–290000 рублей. А вот Protool UniverS SSP 200 ЕВ — почти для людей, всего 45 с половиной тысяч.

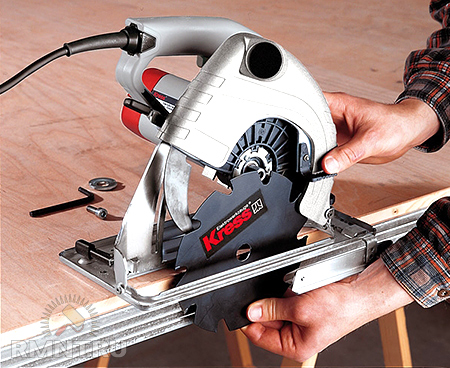

Примерно по такому же принципу работает интересный агрегат компании Kress. Это циркулярка «два в одном» 1400 DS Duo-Säge. В отличие от плотницких пил Protool и Mafell, Duo-Säge изначально компонуется 190-миллиметровым пильным диском, а шина с цепью применяется как вариант, хотя и прилагается в базовой комплектации. Если зубастый круг обеспечивает всего 66 мм глубины пропила, то цепная оснастка позволит резать заготовки сечением в 200 мм, при этом масса машины увеличивается лишь на 500 грамм — с 4,9 до 5,4 кг.

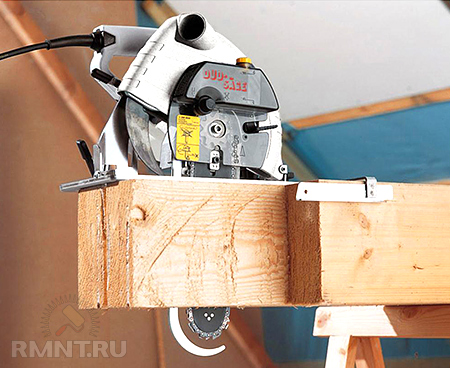

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Kreess 1400 DS Duo-Säge

В этом аппарате, конечно, обеспечена автоматическая непрерывная подача смазки на цепь, есть встроенный резервуар. Для защиты пользователя устанавливается J-образная скоба огибающая шину, которая одновременно служит расклинивающим ножом (предотвращает расклинивание цепи при длинных распилах). Меняя позицию относительно небольшой подошвы (162х333 мм), удаётся наклонить шину относительно обрабатываемой детали (максимум на 45°). Разработчики гордятся быстротой трансформации и фиксации настроек. Некой фишкой Крёсса считается съёмный сетевой кабель, здесь он может быть длиной 4 или 6 метров. Мотор на Duo-Säge поставили довольно серьёзный для циркулярки, но не самый выдающийся для плотницкой пилы. Правда, его 1400 ватт вполне достаточно для выполнения большинства задач, среди которых основными числятся точные косые пропилы и сложные плотницкие соединения.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1

Стоимость Kress 1400 DS Duo-Säge находится в районе 12000 рублей — весьма прилично для дисковой пилы, но ничтожно мало для плотницкой машины.

Встроенная система пылеудаления для перфоратора

Долгое время перфораторы были обделены функцией принудительного пылеотвода. Потом появились приспособления для подключения стационарных промышленных пылесосов посредством шлангов и переходников, пассивные устройства в виде мешка либо контейнера. Последний писк моды — встроенная система отвода пыли. Отличная это вещь для потолочного сверления, теперь ежегодные нормы поедания строителями бетонной пыли снизились в разы, тогда как производительность взлетела до небес, да и с глазами всё в порядке. С облегчением вздохнули монтажники, регулярно работающие в чистом помещении. Прибурить плинтуса, смонтировать натяжной потолок, закрепить карнизы или внутренний блок сплит-системы — любой каприз, интерьер не пострадает, и нет необходимости возить по объектам громоздкое дополнительное оборудование. В общем, не роскошь это, а…

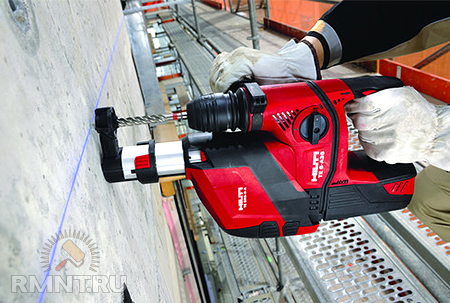

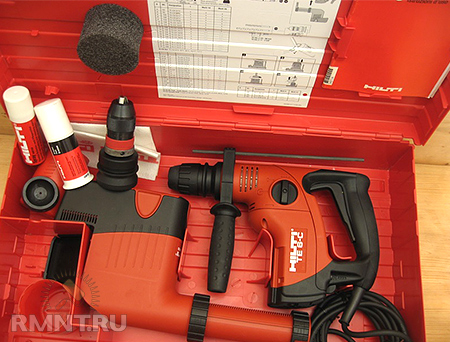

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Hilti TE DRS-M

Идея заключается в интеграции независимого компактного пылесоса в корпус перфоратора, для чего на «фасаде» бурильной машины имеются специальные крепёжные элементы и электрические разъёмы. Именно независимое питание, с отдельным мотором, позволяет поддерживать проектную производительность пылесоса в любых условиях, тогда как варианты с общим двигателем грешили существенным снижением мощности устройства во время усиленной нагрузки на бур — просто напросто падали обороты рабочей крыльчатки. Потребляет подобный доп. агрегат немного: Hilti TE DRS-M или TE DRS-6-A box берёт 60 Вт, а D25300D от DeWALT кушает 90 Вт. Почти каждый автономный пылесос включается при нажатии пусковой клавиши, но имеет отсроченное выключение. То есть после остановки мотора перфоратора, приставка ещё пару секунд работает — мы можем собрать пыль и осколки материала, вынимая бур из отверстия.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 DeWALT D25300D

Конструктивно модуль состоит из трёх основных элементов: пылесос, кронштейн, переднее кольцо.

Пылесборник с фильтрующим элементом и нагнетающим силовым блоком — это голова модуля, которая напрямую определяет производительность (л/мин.). От рабочего объёма контейнера зависит время работы без чистки (иногда даже указывают количество отверстий для бура определённого диаметра и длины). В Makita LXRH01ZVX накопитель прозрачный — легко контролировать его наполнение. Что касается фильтра, то тут впереди планеты всей HEPA, способный улавливать 99,95% всех частиц менее 0,3 микрон, такие поставили на LXRH011 и на D25300D.

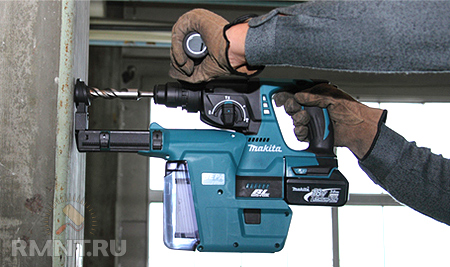

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Makita LXRH01ZVX

Кронштейн с внутренним каналом. Он подпружинен, длина его обратного хода регулируется в зависимости от длины бура. По сути, кронштейн может выступать ограничителем глубины бурения.

Уплотнительное приёмное кольцо. Оно установлено в передней части кронштейна и служит для локализации отходов в точке отвода. Обычно кольцо прорезинено, либо имеет щёточное уплотнение, но в любом случае оно должно обеспечивать максимальную герметичность при минимальном контактном давлении. Тут следует обратить внимание на внутренний диаметр кольца, который ограничивает максимально допустимый размер бура (как правило, потолок составляет от 12 до 16 мм).

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Hitli TE DRS-6-A box

Немного другим путём пошли разработчики Milwaukee (модель Hammervac 2306–22 и 2306–20). Они решили создать универсальную систему, подходящую к любому перфоратору SDS-Plus. Приставка крепится к корпусу бурильной машины (на редуктор) посредством модернизированной дополнительной рукоятки (в комплекте их три штуки). Устанавливается пылеотводящая система сбоку, на выбор с любой стороны перфоратора, что, безусловно, оценят левши, да и в определённых условиях конкретное расположение может быть предпочтительнее — эргономика получается более гибкой. Что касается питания, так оно здесь организованно от компактного стандартного для производителя аккумулятора М12, которых в комплекте два (при желании можно купить приставку без батарей). Включать/выключать модуль нужно вручную, для этого на его кожухе имеется удобный ползунок. Ну а в остальном всё так же — подвижный кронштейн, НЕРА фильтр, кольцо… Стоимость данной системы пылеудаления порядка 250 $.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Milwaukee Hammervac 2306–22

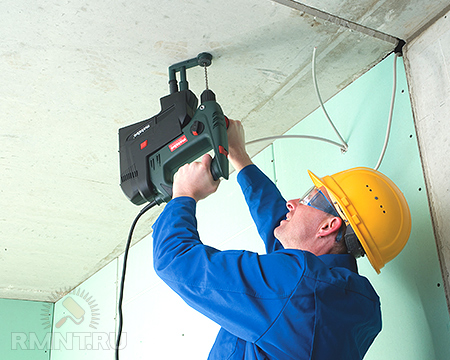

Конечно, навешиваемый пылесос серьёзно увеличивает габариты и массу перфоратора, но это с лихвой перекрывается чистотой бурения. Кстати, не всё так печально в плане веса и размера, допустим, снаряжённый 450-ваттный малыш Metabo BHE 20 IDR затягивает всего на 3,5 кг при «голой» массе 2,1 кг. В подавляющем большинстве случаев автономные системы пылеотсоса продаются не только с конкретным перфоратором, но и отдельно.

Аккумуляторный молоток «hammerhead»

Снова нейлер? Ну, в общем, да. Это мобильная аккумуляторная версия гвоздезабивных аппаратов. Вариантов исполнения есть два.

Первый — по типу угловой дрели, когда батарея вставляется в тонкую удлинённую рукоятку, которую можно полностью обхватить (Craftsman, Ryobi, MacAlister). Интересное решение реализовано в новой модификации молотка Craftsman Nextec Hammerhead G2 — там головка сделана поворотной. То есть можно забивать под разными углами относительно оси корпуса: 90 градусов, как у конкурентов, 45 градусов, а также в развёрнутом, прямом положении.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Craftsman Nextec Hammerhead G2

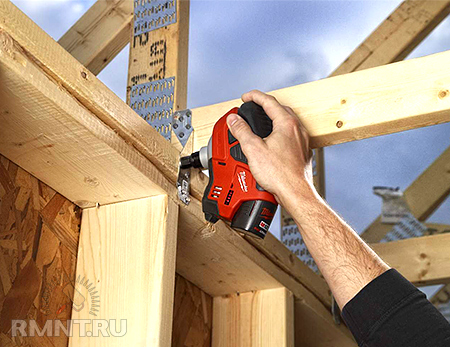

Второй — скруглённый, по типу Palm Nailer (Milwaukee). Машина является чистым наладонником, только намного крупнее своих пневматических родственников. Знаменитая системная батарея М12 вставляется в корпус сзади, рабочий хобот отходит от аппарата перпендикулярно.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Milwaukee C 12 PN

По принципу действия и основному назначению «молоток для ленивых» больше всего похож на ладонный нейлер, который работает с расходниками поштучно. Здесь также отсутствует лента, рейка или барабан, все основные манипуляции осуществляются через рабочую гильзу. Ударная головка электромолотков намагничена, её диаметр довольно крупный, что даёт возможность работать гвоздями с большой шляпкой. Забивание происходит параллельным нажатием пусковой кнопки (запускается моторчик) и контактом гвоздя с заготовкой (срабатывает боёк) — в пневматических моделях нужен только контакт.

Ударный механизм действует импульсно, с довольно высокой скоростью, что особенно позитивно сказывается на монтаже гвоздей с витой накаткой или ершёных. На данный момент традиционной считается частота 2700–4000 ударов в минуту, хотя первые автомолотки были медленнее. Если говорить о производительности, то тут не всё однозначно. Не каждый аккумуляторный молоток справляется с заявленными размерами гвоздей, из-за этого обстоятельства некоторые мастера не воспринимают всерьёз такие агрегаты. Расходник длиной 90 мм в относительно твёрдую древесину загнать практически нереально, а вот гвозди от 60 мм и короче идут хорошо. Однако с мелкими и средними гвоздиками тоже что-то нужно делать, тем более что цена данных гаджетов лавирует в пределах 100 $ (Craftsman, Ryobi, MacAlister). Milwaukee C 12 PN в этом смысле самый продвинутый молоток, правда, и цена его почти в два раза выше, причём без батареи (5700 рублей). Показатели C 12 PN следующие: гвоздь 100–90 мм забивается 3 секунды, 75 мм — 2 секунды. На одном заряде такие расходники урабатываются в количестве: 100 и 200 штук соответственно.

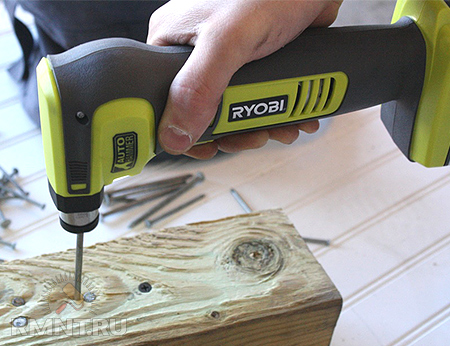

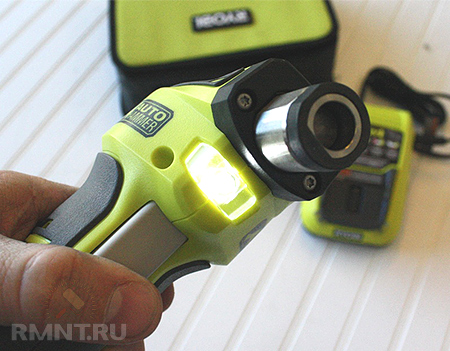

Экзотический электроинструмент. Рекомендации профессионала. Часть 1 Ryobi CAH120LK

Аккумуляторы во всех этих молотках литий-ионные на 12 В (1,5 Ач), только в MacAlister MAH108-Li применили силовой блок напряжением 10,8 вольт и ёмкостью 1,3 Ач. Батарея предлагается одна, но с быстрым зарядным устройством — полное восстановление кондиций достигается через 30–40 минут. Кстати, в Ryobi CAH120LK разработчики поставили традиционный прямоугольный аккумулятор, тогда как у всех конкурентов он из серии субкомпактных, вставляемых в рукоятку. Для облегчения контроля оставшегося в распоряжении заряда аппарат может иметь светодиодную индикацию (Milwaukee C 12 PN, Hammerhead G2). Использование постоянного тока позволило производителям интегрировать в молоток фонарик. Светодиодная подсветка рабочей зоны для этого типа инструмента бывает весьма кстати, так как его стихия — всякие закоулки.

Экзотический электроинструмент. Рекомендации профессионала. Часть 1

Итак, главная миссия аккумуляторного молотка — забивать гвозди, особенно в зажатых местах, где нет возможности приложить должную амплитуду. Ещё аккумуляторный молоток стал незаменимым инструментом для автомастеров, занимающихся рихтовкой без покраски (пригодилась высокочастотная «игра» ударного механизма). Нет, гвозди в кузов не забивают, для этого дела в сети продаются пластиковые и металлические насадки различных форм и размеров, которыми аккуратно осаживают вмятины. Многие из них крепятся к молотку на резьбе, чаще всего комплект строится вокруг агрегата фирмы Craftsman.

Сегодня мы познакомились только с небольшой частью «малоизученного» инструмента особого назначения. Предлагаем в следующей статье продолжить эту тему, тем более что интересной информации у нас ещё очень много.
